２　代表的な適用例
　　　　   回転刃物にインバータを適用し、「生産サイクルを短くする」、
　　　    「操作員の安全」をなしえた例を紹介します。

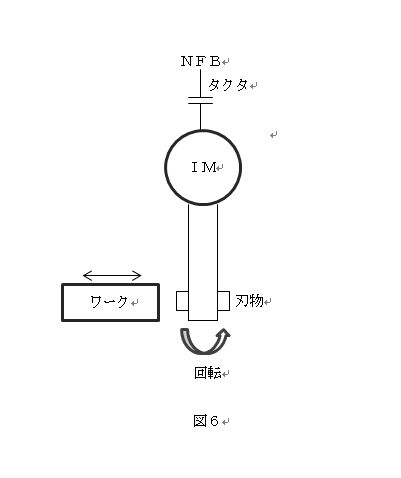

       １)従来（図６）

　         制御回路のリレーが、ＯＦＦになってから、誘導電動機が
　　　　　　　　完全停止するまで、約５秒でした（図７）
                    ＊操作員　起動ＰＢ
                    ＊約３０秒回転
                    ＊約５秒後に完全停止
                    ＊操作員　被切削物交換
　　　　　　　　しかし、生産サイクルを上げるため、あるいは油断で、
　　　　　　　　完全停止する前に、被切削物を交換しようと、マシン内に
　　　　　　　　手に入れてしまい、傷つくこともありました。
　　　　　　　　また、この５秒は、１日の生産個数を増やすことに対し、
　　　　　　　　大きなネックになっていました。

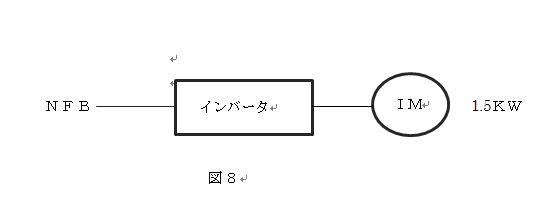

       ２）インバータの設置（図８)

         　誘導電動機をインバータにより、駆動しました。
　　　　　　　　インバータには、減速時間を任意に設定できますので、
　　　　　　　　５秒から始め、徐々に減らして行き、１秒弱の設定まで
　　　　　　　　落とすと、ＯＶ（過電圧）状態になり、停止出来なくなりました。
　　　　　　　　よって、１秒での停止が可能になりました。

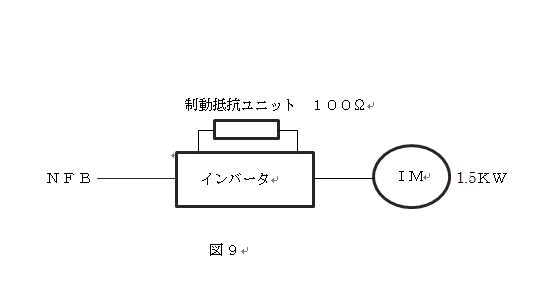

           さらにインバータに制動抵抗器を設置し、減速時の回生エネルギーを
　　　　　　　　抵抗器で熱として、放散させると短時間での停止が可能と
　　　　　　　　なります（図９）
　　　　　　　　今回の場合は、0.2秒で停止するようになりました。
